La ciencia está llena de “científicos locos” y experimentos controvertidos, gracias a los cuales la humanidad da pequeños saltos de vez en cuando. Sergei S. Bryukhonenko (1890-1960) fue un médico ruso en la época Stalinista condecorado póstumamente con la medalla Stalin por sus logros científicos. Entre sus legados encontramos una rudimentaria máquina que servia como corazón y pulmones artificiales.

Lo interesante de sus investigaciones fueron aquellas realizadas con perros, de las cuales se cuenta (segun wikipedia, la International Journalis Asociations y otras páginas) logro mantener con vida la cabeza de un perro por tres horas. Por la red corre el video de uno de sus aterradores experimentos titulado como Experiments in the Revival of Organisms, video calificado por muchos como falso a pesar de existir toda la documentación pertinente para calificarlo como verídico (documentación en este link, aunque necesitas una cuenta para accesar a ellos).

En el  video anterior se menciona que la cabeza del primer perro permanece viva durante tres horas y que responde a estímulos externos, aunque en los libros donde se documenta el caso dice que esto es mentira pues solo permanece viva unos minutos, además de que el segundo perro, al que reviven después de 10 minutos y que en el video dicen fué para vivir varios años más, en realidad murió días después. Lo único que puede decirse de lo anterior es que el video está enfocado como propaganda comunista, pero basado en la realidad de los experimentos llevados a cabo por Sergei (no quiero decir que el video sea verdadero o falso, eso se lo dejo al lector).

Charlatán o nó, podemos decir que sus procedimientos fueron la base para el éxito en las actuales operaciones a corazón abierto y que, sino es el mas tetrico de los científicos, es un hecho que por todo el mundo estas prácticas son comunes y gracias a ellas tenemos grandes avances en medicina.

En las palabras de Einstein “Sin importar que tan terrible pueda ser, si hay algo que la ciencia pueda hacer, sin duda se hará”.

“existen 10 tipos de personas, los que saben binario y los que no”

Bueno, jejeje, desde donde me quedé la última vez , una compuerta lógica es un operador boleano, el cuál realiza una operación conmutada de una serie switchs.
compuerta AND

está compuerta independientemente del número de entradas, su salida será “1″ sí y solo sí todas sus entradas son “1″, se podría representar como un conjunto de switch conectados en serie, por lo cuál hasta q todos los switchs se cierren, el circuito seguirá abierto.

compuerta OR

está compuerta independientemente del número de entradas, tendrá un “1″ a su salida cuándo al menos una de sus entradas sea “1″, se podría representar como un conjunto de switchs en parelelo, así con un solo switch q se cierre, se formará un circuito cerrado.

Compuerta NOT

está compuerta es simplemente un inversor, sí entra “1″ sale “0″ y cuándo entra “0″ sale “1″

Lógica inversa

usando el inversor en la salida de una compuerta OR o AND, se obtienen las compuertas NAND y NOR, así la compuerta NAND, independientemente del número de entradas q tenga, su salida será 1 hasta q todos los switch esten cerrados y la compuerta NOR, tendrá un “1″ en su salida y hasta que se cierre al menos un switch, su salida será “0″

Compuerta XOR

Existe una última compuerta, llamada XOR está compuerta independientemente del número de entradas, su salida será “1″ cuándo la suma de sus entradas sea impar, y “0″ cuándo sea par, así por ejemplo sí tenemos 4 entradas las cuales son 1010, su salida será 1+0+1+0=2 por lo cuál su salida es “0″, y sí su entrada es 1101, será 1+1+0+1 = 3 por lo cuál su salida será “1″.

me avisan si tienen alguna duda, jejeje, ya estoy de vuelta y atenderé sus dudas, bye

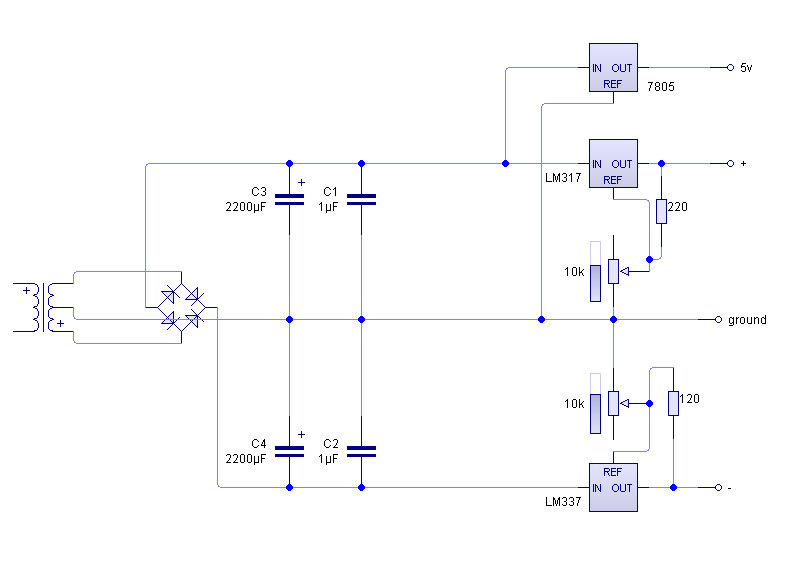

En esta ocasión les muestro el diagrama de una fuente variable, muy sencilla de hacer y de mucha ayuda ;), además de que pongo un componente extra para tener una salida de 5 volts continua ( por eso de los circuitos lógicos )

(continue reading…)

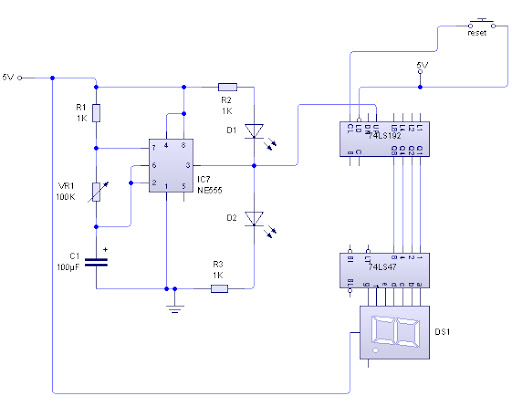

Bueno, el cto. q tenemos aquí es un contador de 1 solo dígito,
los integrados como puedes ver son 3, un “555″, “74LS12″ “74LS47″

(continue reading…)

Un shift register es un conjunto de flip-flops SR, conectados de forma maestro esclavo ( esto es, que se ponen en serie las entradas y salidas de los flip-flops): (continue reading…)

Un biestable, o flip-flop ( por que hace flip y hace flop, JAJAJA ) es capaz de mantener un estado ( sea 1 o 0 ) por un tiempo indefinido, está característica fué de gran ayuda para la electrónica, ya que por sí mismo ya es una memoria ( de un solo bit,jejeje), el paso de un estado a otro es variado mediante sus entradas, y con esto los clasificaron en sincronos y asíncronos. (continue reading…)

Disculpen, pero me regresaré un poco para hablarles más acerca de los circuitos integrados, bueno, como ya les había mencionado es una pastilla de silicio, la cuál contiene resistencias,diodos,transistores y demás componentes electrónicos interconectados dentro de la misma, la cuál se monta sobre un empaque plástico, con terminales que le permiten comunicarse con el exterior. (continue reading…)

Haciendo caso de los comentarios, hablaré de shift registers ( registros de corrimiento ), pero antes de eso comenzaré definiendo TTL.

Está tecnología usa la lógica transistor-transistor ( en otra ocasión les hablaré más a fondo del transistor), por ahora solo necesitan saber que se usa en sus regiones de corte (cuando la corriente entre colector y emisor es “0″.)  y saturación ( cuando la corriente entre colector y emisor es máxima, esto lo determina la alimentación del mismo. ), con lo cuál permiten, o no, el paso de corriente ( una especie de swith ). Los transistores usados por esta familia son los bipolares ó BJT. (continue reading…)

En q me quedé….???? :s. Tambiéne existen resistencias especiales, las cuáles varían su impedancia a causa de algún cambiO en el ambiente en que trabajan,por la misma razón es muy difícil encontrar un valor nominal de estas, así tenemos:

LDR o fotoresistencias, está varian con respecto a la incidencia de luz, así entre mayor sea esta incidencia, su resistencia se reduce.

(continue reading…)

Las resistencias electrónicas, son componentes cuya propiedad es oponerse al paso de la corriente, su unidad de medida es el ohm ( representado por la letra omega “Ω” ), en américa las resistencias se presentan con una línea en forma de zic-zac, más en europa las representan con un rectángulo.

(continue reading…)
