FUENTE variable

por el 06, Jul, 2008, en Electrónica

En esta ocasión les muestro el diagrama de una fuente variable, muy sencilla de hacer y de mucha ayuda ;), además de que pongo un componente extra para tener una salida de 5 volts continua ( por eso de los circuitos lógicos :D )

bueno, como pueden observar los componentes son muy pocos:

- un transformador de 120 a 24 volts de 1 a 2 ampers

- un puente de diodos

- 2 capacitores electrolíticos de 2,200 microfarads

-2 capacitores de poliester de 1 microfarads

-2 resistencias variables de 10,000ohms

-1 resistencia de 220 ohms ( para el 317 )

-1 resistencia de 120 ohms ( para el 337 )

-1 LM317 ( regulador variable de voltaje positivo ), ojo!!! o_o , viendolo de frente ( osea donde tiene los números,jejeje ), de izquierda a derecha son : ajuste, salida y entrada, por cualquier duda clickea aquí :d

-1 LM337 ( regulador variable de voltaje negativo ) ojo!!!, igual que el LM317, su configuración es ajute, entrada, por cualquier duda clickea aquí :d

-1 LM7805, la familia 78 son reguladores de voltaje positivo, las sig. cifras indican el voltaje que tienen en su salida asÃí el 7805 son 5v, el 7812,son 12v, el 7809, son 9v, etc. y la 79 es igual, solo que esta regula voltajes negativos así, 7905 dará -5v, 7912 dará -12v. :D ( este componente es opcional ya que la fuente es variable, no?? jejeje (h) =D ), en estos su configuración es entrada,común y salida ( no hay pierde (h) )

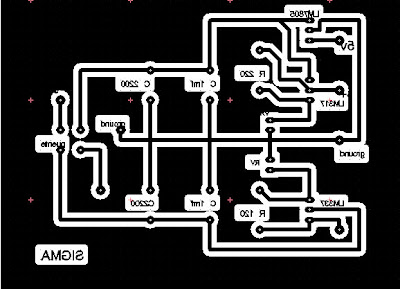

y bueno para hacerselas más fácil, aquÃí está el diseño de la tablilla fenólica ( emmm… luego les pongo un tutorial de como hacer la tablilla,jejeje):

bueno, eso es todo, hay lueguín, ando con tiempo libre por si gustan conocerme mejor (h)

Soñador, poeta y desempleado. Su inspiración es el exceso de tiempo libre del que dispone en lo que se da un break para redescubrir el "sentido de la vida". Es el mas peque del equipo así que tenganle pasciensia.

:
17 comentarios:
  1. Lord

    mmm…es interesante…por el momento no me sirve de mucho esta informacion….pero se que algun dia talvez si….espero no quiten la pagina antes de eso…:p…bueno men..sigue escribiendo

  2. Martin

    hola!! nose si en esta fuente se pudiera utilizar un potenciometro para regular el voltaje de salida de +12 volts y de igual forma el de -12!!
    Si sabes como porfavor dime o mandame el diagrama a mi correo!!PORFAVOR! Si no me van a tronar en la school! :P

    Agradeciendo de antemano!!!

  3. Sigma

    la fuente está diseñada para dar voltajes tanto positivos como negativos, utilizando ground y el ( – ), obtienes voltajes negativos, y pues… tienes cerca de -24 volts de salida máxima ( por aquello del consumo de energía de los componentes :D ), sí quieres más galleta, solo conecta las terminales positiva y negativa, recuerda que el voltaje es la diferencia de potencial, así q tendrás los 24 volts de salida del positivo, y los -24 volts del negativo, q en conjunto te darían alrededor de 46 volts :D,pero bueno con 12 volts ( sabiendolos usar ), ya matas gente :D

  4. mariana

    hola esta chido tu diagrama pero solo quiero saber si la resistencia variable que pusiste es igual a un potenciometro para lo de la regularizacion de voltaje si quieres puedes mandarme tu respuesta a mi correo por que tal ves no vuelva a encontar esta pagina porfa;)

  5. Sigma

    sí, a la resistencia variable algunos suelen llamarle potenciómetro, pero ese término solo es adecuado cuando se monta en circuitos como este donde se maneja para regular ya sea voltaje o corriente de salida, aunque para fines prácticos se prefiere usar el nombre de resistencia variable por que en otros circuitos se usa también para calibrar instrumentos de medición electrónicos ( ej. un térmometro ), y demás cosas.

  6. Nali

    Hola viejo… Práctica la fuente, esa es la idewa no?.. Solo una duda tengo.. esos tipos de 1uF, los condensadores de acople creo son, que no van entre el regulador y la carga?.. Los pusiste antes del regulador, cómo es la cosa?..
    Y los reguladores van todos con dicipador si no me equivoco…
    Saludo viejo, que andes bien…

  7. coy

    que es una fuente variable en si, dame una redaccion porfavor!!

  8. arkanuz

    Una fuente es un dispositivo capaz de generar una diferencia de potencial (voltaje) y/o una corriente eléctrica.

    En las fuentes variables, el voltaje o corriente pueden ser controlados por el usuario.

    En el diagrama que mostró sigma, tenemos una fuente que proporciona voltajes de 0 a +24 V en la salida positiva y 0 a -24V en la negativa (creando los 48 V de salida total), una tierra común (ground) y una salida constante de 5V (como el dice, muy util para circuitos lógicos).

    La salida que dice ground es la tierra, así por ejemplo, si conectas la salida positiva con +6 V y la tierra (ground) obtienes una diferencia de potencial de 6V, en cambio si conectas la salida negativa con -6V y la positiva +6V obtienes 12V de diferencia de potencial.

    Solo les recuerdo que deben tener un voltímetro para medir la salida ya que la fuente no tiene ningún indicador de la salida (esto es por cualquier despistado).

  9. yomero

    no ma carnal me salvaste la vida

  10. yooo

    amigo
    tengo un problema
    hice todo tal cual esta aqui
    pero cuando lo conecto a la corriente, el transformador se calienta mucho y en las salidas de la fuente no me da nada de voltaje
    y ya la revise y no encuentro cual es el problemaa necesito ayuda, porfavor!!!

  11. Sigma

    hola “yooo” ese problema es por que debes de tener algún corto en alguna parte del circuito, te recomiendo hacer una prueba en tu tablilla fenólica o en caso de tenerlo en protoboard, el cableado por que yo tengo una fuente con ese cto. y lleva 2 años sin darme ningún problema, y nali disculpa por no haber respondido antes, los capacitores de 1uf los deje antes, por compensación de los de 2200uf, los capacitores de acople tendrían que ser de alrededor de 1pf y efectivamente después de los reguladores, la idea de poner los de 1uf antes igual fué para ahorrar material, y en lo personal no le puse disipadores ya que la corriente no es mucha y no me ah dado lata :) , si tienen alguna otra duda comenten o quieran que explique algún cto. en especial… ustedes saben, bye y felíz 2010!!!

  12. yooo

    gracias man voy a chekar ese detalle y despues te digo que paso
    muchas gracias x tu respuesta

  13. yooo

    listo man muchas gracias ya lo revise y ya no se calienta y me da corriente en las salidas
    pero, los potenciomtetros no me bajan el voltaje aunque lo mueva siempre es el mismo voltaje
    necesito ayuda con eso si no es mucha molestia porfavor

  14. SIGMA

    primero que nada prueba que los potenciometros varien, las resistencias esten dando el valor correspondiente, aunque seguramente el 317 y el 337 están quemados, que voltaje tienes de salida?.

  15. yooo

    me dan 15 y -15 volts

  16. pablo!

    la verdad es que esta muy buena la fuente que te hiciste! es muy util!!
    solo una pregunta te queria hacer! el transformador es alguno en especial? porq como veo tiene 3 cables q salen! y el q tengo yo solo tiene 2!. El cable q vos usas de masa, de donde sale?

  17. ericlkkk

    oye men y como le hare si quiero esa fuente pero con leds para ver la vareacion en los potenciometros
